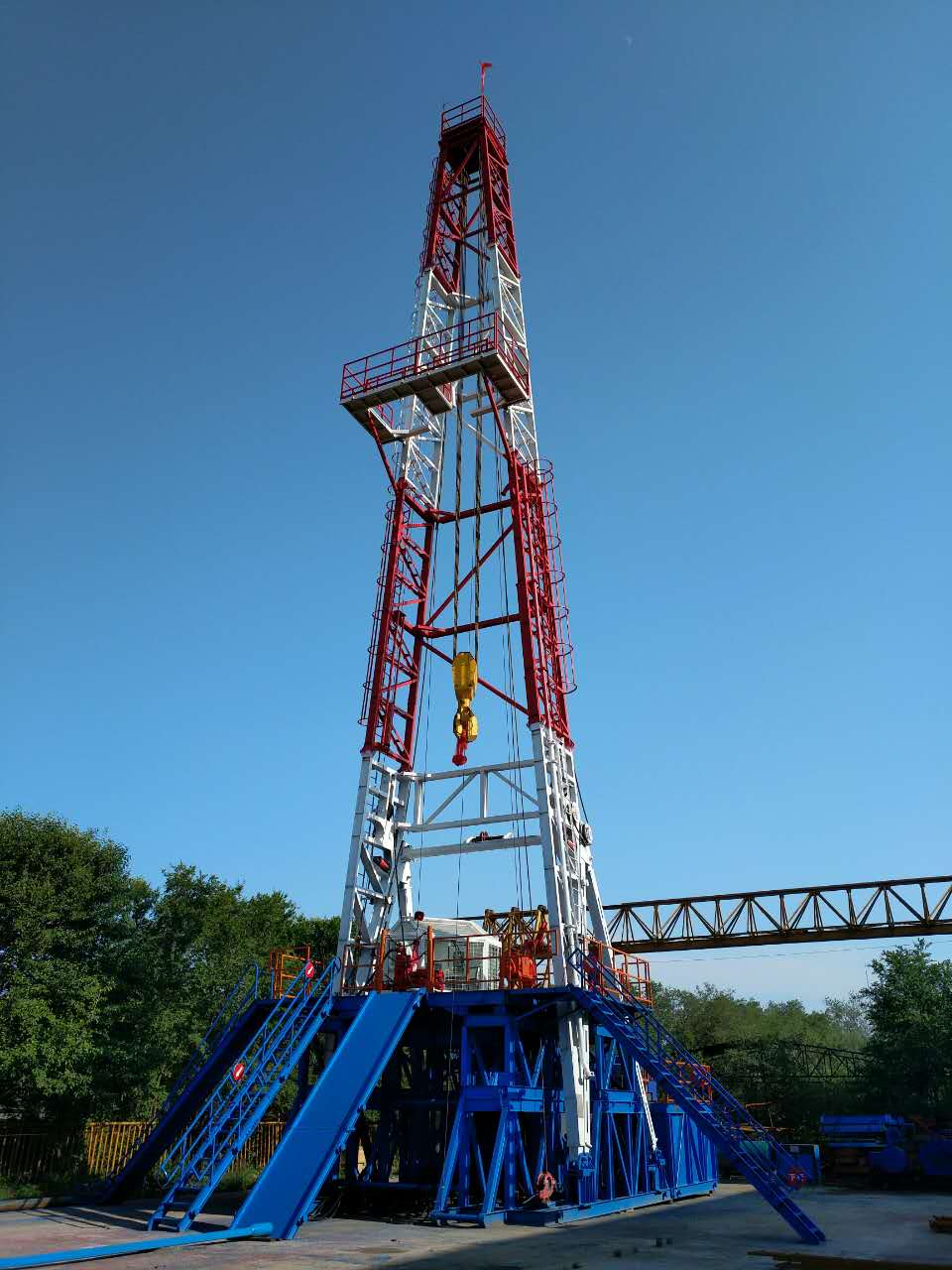

ZP-30DB轉盤變頻電傳動鉆機

產品描述：大口徑3000～4000m深度的地?zé)峋⒂蜌鈪?shù)井、干熱巖井施工。

產品特點：不同于地質小口徑固體礦床勘探孔，油氣/地?zé)?施工開孔/終孔直徑大，鉆井扭矩波動大，遇卡幾率高，需要適當?shù)幕剞D(zhuǎn)/提升過載能力；井身結構復雜，多級技術套管，儲備適當多級的安全口徑及鉆具級配，需要較強的回轉/提升/循環控制能力；采用重載的石油鉆桿、加重鉆桿及鉆鋌，需要較強的事故處理能力；參數井/干熱巖深孔段井局部取心，需要具備深孔快速取心的能力。

產品優勢：提升/回轉/循環的驅動能力強，控制精度準，過載儲備系數高，安全防護多

效率：提升/回轉/循環無級調速，傳動效率高，輔助作業時間短

維護：維護備件少，保養過程簡潔，檢修維護簡單

搬遷：占地空間少，運輸車輛少，搬遷周期短，模塊拆裝便捷

能耗：使用網電節能50%以上，使用柴油發電節能30%以上

操控：集中、智能、舒適、安全；勞動量、勞動強度及危險性大大降低

數據：可實時顯示、預警、記錄、存儲、傳輸，并具備錄井功能

主參數表

部件	項目		參數		備注
鉆深能力	API 88.9 鉆桿		3000m		安全系數 2.15
	API 114 鉆桿		2400m		安全系數 2.08
	API 127 鉆桿		2000m		安全系數 2.08
鉆塔	井架型號		K31-135
鉆塔	底座		2.8m
升降絞車	主電機 (kW)		YZP400S-8-300		8 級變頻
	卷筒直徑 (mm)		Φ486
	鋼繩直徑 (mm）		Φ28
	容繩量 (m)		420m
	電機轉速 (rpm)		745
	電機扭矩（Nm）		3846
	減速箱速比		6	10	雙速絞車
	卷筒扭矩（Nm）		23076	38460
	卷筒轉速		124	74
	單繩拉力（N)		89790	149650	第一層
	單繩速度 (m/min)		200	120	第一層
游鉤	游車速度 (m/s）		0.56 ～1.11	0.33 ～0.67	6 繩
	游車?yán)Γ?/span>KN)		718	1197	8 繩
	游車?yán)Γ?/span>KN)		897	1496	10 繩
送鉆系統	送鉆電機 (kW)		YZP160L-4-15
	電機扭矩 (Nm)		96
	電機轉速 (rpm)		1465
	送鉆速比		57
	電機頻率（Hz）		50
	卷筒轉速		4.27	2.56
	卷筒扭矩（Nm）		32929	54883
	單繩拉力（N)		128132	213553
	單繩速度 (m/min)		6.9	4.14
	游車速度 (m/min）		1.15	0.69	6 繩
	游車?yán)Γ?/span>kN)		1025	1708	8 繩
回轉系統	轉盤型號		ZP175
	轉盤速比		3.75
	電機型號 (kW)		YZP355M1-8-160		8 級變頻
	電機扭矩（Nm）		2038
	電機轉速 (rpm)		745
	速	比	4	1.6
	轉盤扭矩（Nm）		30570	12228
	轉盤轉速		50	125
